家装隐蔽工程之--电线穿线管材分类及选用

作者:廊坊财诺金属制品有限公司 发布时间:23-06-09 点击:33


家装隐蔽工程之--电线穿线管材分类及选用


5-3家装隐蔽工程之---电线穿线管材分类及选用

一、前言

家装电线,是家装中的最重要的隐蔽工程之一,是家庭安全的心脏工程。

家装电线,是通过穿线管材达成施工目标。

穿线管材是家装电线的最重要附件。

选质量合格的PVC-U或PE塑料穿线管,完全可以达到要求。镀锌金属管一般用于工装走顶线,在家装中一般不建议采用。


二:穿线管分类

1;穿线管全称:建筑用绝缘电工套管。

2;类别:金属管类,塑料管类。

3;金属管分类:KBG管,JDG管。

4;塑料管类;PVC-U硬管,PE软管。

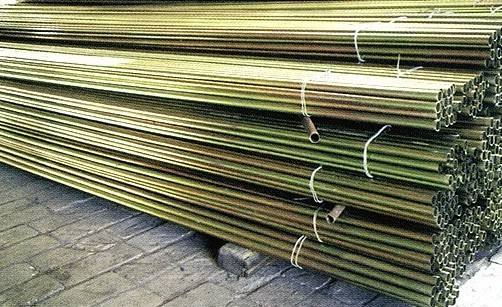

三:金属穿线管

1、KBG管为扣压式镀锌薄壁电线管。

KBG管又称国标扣压式导线管,KBG系列钢导管采用优质薄壁板材加工而成,双面冷镀锌全方位360°保护。

KBG管又管与管件连接不需再跨接地线,是针对吊顶,明装等电气线路安装工程而研制。

KBG管的特点分别有重量较轻、结构简洁、价格低、施工安全等,KBG管是非常受欢迎的管材。


2、JDG为紧定式镀锌薄壁电线管。

JDG管又称紧定式镀锌钢导管。导管采用优质冷轧带钢,经高频焊机组自动焊缝成型、双面镀锌保护;

JDG管壁厚均匀,卷焊圆度高,与管接头公差配合好,焊缝小而圆顺,管口边缘平滑;用配套弯管器弯管时横截面变形小。

JDG管的特点具有安装方便、价格低廉、防火性能强、抗干扰等,是用电方面不择不扣的好帮手。

3:金属穿线管使用寿命长。可以金属穿线管还可以在强酸性,强碱性,高腐蚀性,有爆炸危险和高压的地方运用。更好地保护线路的安全,金属穿线管表面光滑、流体阻力较小,经过格外处理不易发生污垢,对防止细菌的繁衍也有极好地防护作用。它的热膨胀系数较低,即使是在骤冷、骤热的恶劣环境中也不会简单构成变形。


4、家装中一般不采用。 施工难度比较大,工作量增加 ,人工费随之贵3、4倍不止,没有施工质量好的施工队施工效果不好。

5、钢管内壁有大量金属毛刺、凸起。穿电线容易刺破电线绝缘层,通电后引起短路、漏电跳闸,跳闸,隐蔽工程很难检查到电线破损处。


6、管道比较硬。虽使用弯管机,但施工难度还是很大。埋于暗槽的金属电管,应力集中,非常容易导致墙壁开裂、墙漆破皮、墙漆鼓包,大大增加了维修的难度。此外与开关电盒接头处的衔接不好处理,

7、冬天和夏天,铁管子会出现内外水珠,引起墙壁开裂,吊顶变形,加上里面是电线,容易引起漏电。



四:PVC-U塑料穿线管

1;pvc-U穿线管全称“修建用绝缘电工套管”,

2;强弱电分离,辨识程度高,

3;用于室内正常环境及湿润的场所运用,防腐蚀、防漏电、耐压强度高

4:运用环境温度为-15℃~+40℃。穿线管优异的机械功能。

5: 穿线管表面光滑、流体阻力小,不结垢、不宜繁衍微生物。

6:热膨胀系数小,不缩短变形,传统的设备联接方法,运用年限可达50年以上。

7:不得在格外湿润,有酸、碱、盐腐蚀和有爆炸危险的场所运用。


五:PE塑料穿线管详解

1;耐化学腐蚀性好,耐老化,耐磨性好,较好的耐冲击性;长久的使用寿命。

2:可挠性好,管道的柔性使得它容易弯曲。

3:良好的施工性能,可靠的连接性能。


六、管规格

1、pvc电线管公称外径规格,分别为:Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

2、pvc电线管规格为Φ16和Φ20,一般用于室内照明线路;

3、pvc电线管外径规格为Φ25,常用于插座或是室内主线管;

4、pvc电线管外径规格为Φ32常用于进户线的线管,也用于弱电线管;

5、pvc电线管外径规格为Φ50、Φ63、Φ75的常用于电盘至户内的线管。


七、穿线管选用及检查

1、电线埋墙必需穿线管,一般可选的PVC穿线管/PE穿线管:价格实惠,可弯曲,绝缘性能好。
2、家庭一般选择PVC穿线管/PE穿线管就非常不错了,只是要选择质量好的。

3、选择PVC穿线管时,按下列方法检查质量,确保保护管不会一弯就瘪,一冲击就产生裂纹。

首先检查管子外壁是否有清晰的生产厂标记和阻燃标记

第二,可用火点燃管子,然后将之撤离火源,看30s内是否自熄;

第三,可试将管子弯曲90度,弯曲后看外观是否光滑;

第四,可用榔头敲击至管子变形,无裂缝的为冲击测试合格。或用脚踩一下,不会被踩瘪的就是合格的。
